Hướng dẫn lắp đặt máy bơm Windy đúng kỹ thuật là yếu tố quan trọng giúp hệ thống vận hành ổn định, đạt hiệu suất thiết kế và hạn chế sự cố trong quá trình sử dụng. Chỉ một sai sót nhỏ khi lắp đặt cũng có thể ảnh hưởng đến tuổi thọ và hiệu quả của máy bơm. Cơ Điện Bình Minh chia sẻ quy trình, lưu ý kỹ thuật và kinh nghiệm lắp đặt máy bơm Windy theo đúng tiêu chuẩn.

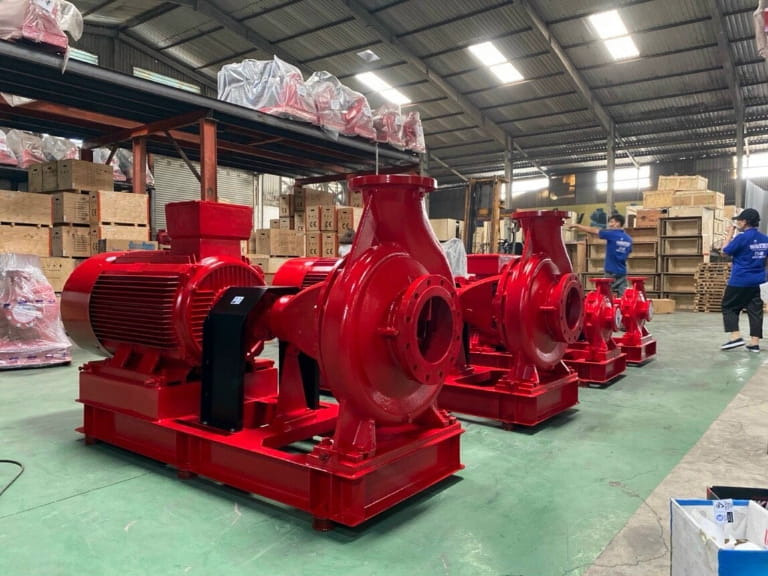

Chuẩn bị trước khi lắp đặt máy bơm Windy
Trước khi bắt tay vào lắp đặt máy bơm Windy, đội thi công cần hoàn tất một số bước chuẩn bị về nhu cầu sử dụng, tài liệu kỹ thuật và điều kiện mặt bằng. Chuẩn bị đúng ngay từ đầu giúp giảm thiểu các lỗi phát sinh sau này, đặc biệt là lỗi do chọn sai vị trí, sai đường ống hoặc không kiểm tra kỹ điều kiện công trình.
Xác định nhu cầu lưu lượng, cột áp và ứng dụng máy bơm Windy
Người thiết kế cần phân tích lưu lượng và cột áp thực tế của công trình để chọn đúng dòng máy bơm Windy phù hợp, thay vì chọn theo cảm tính hoặc chỉ dựa vào giá.
Xác định rõ mục đích sử dụng, ví dụ bơm cấp nước sinh hoạt, bơm tăng áp hay bơm phòng cháy chữa cháy, là cơ sở để các bước lắp đặt tiếp theo có ý nghĩa. Nếu bỏ qua bước này, công trình dễ gặp tình trạng nước không lên đủ áp hoặc máy chạy quá tải.
Đọc và đối chiếu catalogue, tài liệu kỹ thuật máy bơm Windy
Trước khi lắp đặt, kỹ thuật viên nên tra cứu catalogue Windy để nắm rõ kích thước cổng hút, cổng xả, công suất động cơ, điện áp làm việc và vị trí bố trí cổng xả trên từng dòng máy.
Việc đọc kỹ thông số kỹ thuật giúp đội thi công chuẩn bị đúng loại đường ống và nguồn điện tương ứng, tránh phải chỉnh sửa lại sau khi máy đã được đưa vào vị trí lắp đặt.
Kiểm tra mặt bằng, móng máy và điều kiện công trình thủy công
Mặt bằng lắp đặt cần được nghiệm thu trước, bê tông móng phải đạt cường độ thiết kế và có dấu định tâm rõ ràng để căn chỉnh máy bơm chính xác.
Ngoài ra, đội thi công cần kiểm tra các công trình thủy công liên quan như bể hút, mực nước và lưu lượng nguồn cấp. Đây là điều kiện tiên quyết trước khi đặt máy bơm Windy vào vị trí lắp đặt chính thức.
Quy trình lắp đặt máy bơm Windy đúng kỹ thuật
Quy trình lắp đặt máy bơm Windy được thực hiện theo trình tự từ định vị máy trên móng, căn chỉnh khung bệ, lắp đường ống hút và xả, đến đấu nối nguồn điện và mồi nước trước khi chạy thử. Trình tự này tham chiếu theo tiêu chuẩn TCVN 8637 kết hợp với kinh nghiệm thi công thực tế, nhằm đảm bảo máy bơm Windy được lắp đặt đúng kỹ thuật ngay từ những bước đầu tiên.
Định vị máy bơm Windy trên móng, căn chỉnh khung bệ
Tổ máy bơm được đặt lên khung bệ đã chuẩn bị sẵn, sau đó kỹ thuật viên căn chỉnh tâm ngang, tâm dọc và kiểm tra độ song song giữa mặt phẳng đặt bơm với động cơ.
Sau khi căn chỉnh đạt yêu cầu, đội thi công đổ bê tông chèn bu lông móng lần thứ nhất theo đúng chiều cao quy định. Bước này giúp máy bơm không bị lún hoặc lệch tâm sau một thời gian vận hành.
Lắp đặt đường ống hút, đảm bảo độ dốc và tránh túi khí
Ống hút nên sử dụng đoạn ống hình côn chuyển tiếp để dòng nước vào máy được ổn định, tránh xoáy nước gây giảm hiệu suất bơm.
Đường ống hút cần bố trí dốc về phía máy bơm, với độ dốc tham khảo trong khoảng 1/200 đến 1/50, nhằm tránh hình thành túi khí bên trong ống. Túi khí là nguyên nhân phổ biến khiến máy bơm chạy nhưng không lên nước ổn định.
Lắp đặt đường ống xả và các phụ kiện van, khóa
Tương tự ống hút, ống xả cũng cần đoạn ống hình côn chuyển tiếp tại đầu ra để giảm tổn thất áp lực khi nước rời khỏi buồng bơm.
Van khóa được lắp ở đầu ra để tiện đóng mở khi bảo trì, còn van một chiều nên lắp thêm nếu hệ thống cần ngăn nước chảy ngược. Ống xả cần đi thẳng, hạn chế gấp khúc để không cản trở dòng chảy.
Đấu nối nguồn điện cho máy bơm Windy
Trước khi đấu điện, kỹ thuật viên cần kiểm tra điện áp nguồn thực tế tại công trình, đảm bảo phù hợp với thông số ghi trên nhãn máy bơm Windy.
Dây dẫn phải chọn tiết diện tương ứng với công suất động cơ, đấu đúng cực theo sơ đồ nhà sản xuất và lắp CB hoặc aptomat bảo vệ trước khi cấp điện. Việc kiểm tra cách điện trước khi vận hành giúp phát hiện sớm nguy cơ chập cháy.
Mồi nước, kiểm tra quay tự do của trục và sẵn sàng chạy thử
Trước khi khởi động lần đầu, ống hút và buồng bơm cần được mồi nước đầy, tránh trường hợp máy chạy khô gây cháy phớt hoặc hỏng cánh bơm.
Kỹ thuật viên cũng nên kiểm tra trục động cơ có quay tự do hay không, phát hiện sớm hiện tượng bơm bị kẹt cơ khí. Đồng thời cần rà soát toàn bộ mối nối đường ống để chắc chắn không có rò rỉ trước khi cho máy hoạt động.

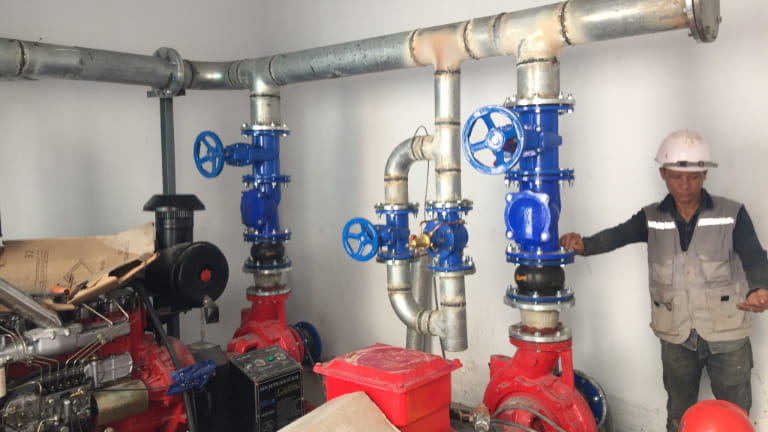

Lưu ý về vị trí lắp đặt máy bơm Windy
Vị trí đặt máy bơm Windy cần khô ráo, thông thoáng và gần nguồn nước, nhưng phải tránh để nước bắn trực tiếp vào motor hoặc để máy chịu mưa nắng lâu ngày. Lựa chọn vị trí phù hợp giúp giảm rủi ro chập điện, hạn chế hư hỏng do môi trường và tạo không gian thuận tiện cho việc kiểm tra, bảo trì sau này.
Chọn vị trí khô ráo, che chắn và giảm rung
Máy bơm nên được đặt ở nơi khô ráo, tránh ánh nắng trực tiếp và mưa gió tác động lâu dài lên vỏ máy và động cơ.
Nền đặt máy cần là bê tông hoặc đế kim loại chắc chắn, có thể bổ sung đế cao su giảm rung để hạn chế tiếng ồn và tăng độ bền cho các mối lắp ghép cơ khí.
Bố trí khoảng cách với bể hút và đường ống
Máy bơm nên được đặt gần nguồn nước nhất có thể, nhằm giảm tổn thất áp lực do đường ống hút quá dài.
Đoạn ống hút cần bố trí dốc về phía bơm và hạn chế đoạn ống nằm ngang kéo dài, đồng thời đường kính ống phải phù hợp với cổng hút để không gây cản trở dòng chảy khi vận hành.
Bố trí không gian an toàn xung quanh máy bơm Windy
Xung quanh máy bơm cần chừa khoảng trống đủ rộng để kỹ thuật viên thao tác kiểm tra và bảo dưỡng định kỳ mà không bị vướng vật cản.
Phòng bơm không nên chứa vật liệu dễ cháy, đồng thời cần bố trí lối đi rõ ràng để việc xử lý sự cố diễn ra nhanh chóng khi cần thiết.
Lưu ý về đường ống hút, xả và phụ kiện của máy bơm Windy
Đường ống là khu vực dễ phát sinh lỗi lắp đặt nhất trong toàn bộ hệ thống bơm Windy, bao gồm sai đường kính, vật liệu không phù hợp, mối nối không kín hoặc co uốn quá nhiều. Phần này hệ thống hóa các nguyên tắc cần tuân thủ khi lắp ống hút, ống xả và các phụ kiện đi kèm, làm nền tảng để hiểu rõ hậu quả nếu thi công sai ở phần sau.
Lựa chọn đường kính và vật liệu ống hút, xả
Đường kính ống cần tương ứng với kích thước cổng hút và cổng xả ghi trong catalogue của máy bơm Windy đang sử dụng.
Nếu chọn ống quá nhỏ, tổn thất áp suất sẽ tăng lên đáng kể, còn ống quá lớn lại làm giảm tốc độ dòng chảy và ảnh hưởng đến hiệu suất tổng thể của hệ thống bơm.
Đảm bảo độ kín và cấu hình đường ống
Các mối nối đường ống cần được siết chặt, có thể dùng thêm băng keo lụa hoặc keo dán chuyên dụng cho ống nước để tăng độ kín.
Trước khi vận hành chính thức, kỹ thuật viên nên kiểm tra rò rỉ tại từng mối nối và tránh để đường ống bị gấp khúc hoặc co ngót, vì đây là nguyên nhân trực tiếp gây mất áp và rò nước sau này.
Van một chiều, van khóa và lưới lọc rác ở ống hút
Van một chiều giúp nước chỉ chảy theo một hướng, ngăn hiện tượng nước chảy ngược khi máy bơm dừng hoạt động.
Lưới lọc rác lắp ở đầu ống hút giúp ngăn vật lạ lọt vào buồng bơm, còn van khóa được bố trí thêm để thuận tiện khi cần bảo dưỡng mà không phải xả hết nước trong hệ thống.

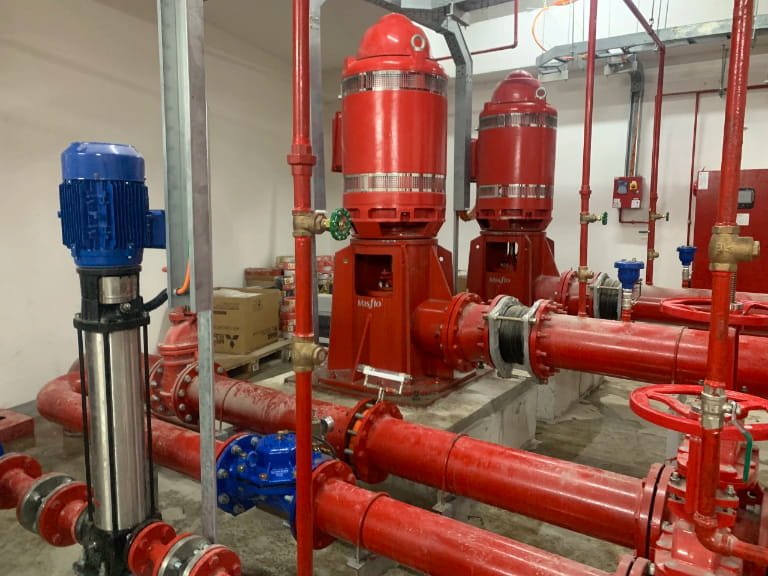

Lưu ý về nguồn điện và an toàn điện khi lắp đặt máy bơm Windy
Nguồn điện phù hợp, có thể là 220V hoặc 380V tùy dòng máy, cần được đấu nối đúng kỹ thuật và trang bị đầy đủ thiết bị bảo vệ trước khi đưa máy bơm Windy vào vận hành. Đây là khu vực dễ gây ra sự cố nghiêm trọng nếu lắp đặt sai, nên cần được kiểm tra kỹ song song với các lưu ý về vị trí và đường ống đã trình bày ở trên.
Yêu cầu về nguồn điện và dây dẫn cho máy bơm Windy
Trước khi đấu nối, cần kiểm tra điện áp nguồn thực tế tại công trình có phù hợp với yêu cầu kỹ thuật của máy bơm Windy hay không.
Dây dẫn phải chọn tiết diện đúng với tải tiêu thụ của động cơ, tránh dùng dây quá nhỏ vì dễ gây nóng dây và giảm tuổi thọ hệ thống điện.
Đấu nối, tiếp địa và lắp thiết bị bảo vệ
Dây điện cần đấu đúng cực theo sơ đồ của nhà sản xuất, tránh đấu nhầm gây quay ngược chiều hoặc chập cháy động cơ.
Hệ thống cần có dây tiếp đất bảo vệ chống điện giật, đồng thời lắp CB hoặc aptomat có thông số phù hợp để bảo vệ máy bơm khỏi hiện tượng chập mạch và quá tải.
An toàn điện trong phòng bơm và khi kiểm tra máy
Kỹ thuật viên không nên chạm vào thân máy bơm khi đang hoạt động hoặc ngay sau khi vừa tắt nguồn, vì động cơ vẫn còn nhiệt và có thể tích điện dư.
Cần tránh để nước bắn vào motor trong quá trình kiểm tra, đồng thời không hút thuốc hay để vật liệu dễ cháy trong phòng bơm nhằm duy trì môi trường vận hành an toàn.
Các lỗi thường gặp khi lắp đặt máy bơm Windy và cách khắc phục
Phần lớn sự cố của máy bơm Windy sau khi lắp đặt xuất phát từ những thao tác thi công sai ở các bước đã trình bày trước đó, biểu hiện qua các dấu hiệu như máy không lên nước, mất áp suất, rung lắc mạnh, tiếng kêu bất thường hoặc rò rỉ nước và sự cố điện. Việc nhận diện đúng nguyên nhân giúp người vận hành xử lý nhanh, tránh để lỗi nhỏ trở thành hư hỏng nghiêm trọng.
| Lỗi thường gặp | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đường ống và phụ kiện lắp đặt sai | Ống hút hoặc ống xả lắp không đúng kích thước, mối nối bị hở, co uốn quá nhiều, van một chiều lắp ngược hoặc lưới lọc bị tắc. | Kiểm tra và siết kín các mối nối, sử dụng đúng kích thước đường ống, hạn chế co gấp khúc, lắp đúng chiều van một chiều và vệ sinh lưới lọc định kỳ. |
| Không mồi nước hoặc mồi nước không đúng | Khởi động máy khi buồng bơm và ống hút chưa được cấp đầy nước hoặc lượng nước mồi không đủ. | Mồi đầy nước trước khi vận hành, kiểm tra độ kín của đường ống hút và dừng máy ngay khi phát hiện hiện tượng chạy nhưng không lên nước để kiểm tra lại hệ thống. |
| Vị trí lắp đặt không phù hợp | Máy đặt ở nơi ẩm thấp, dễ ngập nước, nền móng yếu hoặc khoảng cách từ máy đến nguồn nước quá xa. | Lắp đặt trên nền bê tông chắc chắn, khô ráo, có mái che nếu cần; bố trí máy gần nguồn nước để giảm chiều dài đường ống hút. |
| Nguồn điện và đấu nối sai | Điện áp không ổn định, dây dẫn không đủ tiết diện, đấu nối sai hoặc không trang bị CB bảo vệ. | Kiểm tra nguồn điện trước khi vận hành, sử dụng dây dẫn đúng tiêu chuẩn, đấu nối theo hướng dẫn của nhà sản xuất và lắp CB, thiết bị bảo vệ quá tải phù hợp. |
Quy trình kiểm tra, chạy thử và nghiệm thu máy bơm Windy sau lắp đặt
Sau khi hoàn tất lắp đặt, đội thi công cần thực hiện kiểm tra tổng thể, chạy thử ở các chế độ và lập biên bản nghiệm thu trước khi đưa máy bơm Windy vào sử dụng chính thức. Bước này giúp xác nhận toàn bộ quy trình lắp đặt đã đúng kỹ thuật và máy bơm đủ điều kiện vận hành ổn định lâu dài.
Kiểm tra tổng thể trước khi chạy thử
Trước khi khởi động, cần kiểm tra lại công trình thủy công, các thiết bị phụ trợ và toàn bộ hệ thống điện đã đấu nối.
Bể hút cần được vệ sinh sạch, đồng thời kiểm tra mực nước, lưu lượng, độ kín đường ống và độ chắc chắn của khung bệ máy bơm trước khi cho vận hành thử.
Chạy thử máy bơm Windy và theo dõi thông số
Khi khởi động lần đầu, kỹ thuật viên cần theo dõi sát nhiệt độ, áp suất, dòng điện, tiếng ồn và mức độ rung lắc của máy bơm.
Nếu máy không hoạt động trong 5 giây đầu sau khi khởi động, cần dừng lại ít nhất 10 giây rồi mới khởi động lại, tránh khởi động liên tục gây quá nhiệt động cơ.
Lập biên bản nghiệm thu nội bộ và chuẩn bị hồ sơ kỹ thuật
Sau khi chạy thử đạt yêu cầu, đội thi công nên lập biên bản nghiệm thu nội bộ, ghi rõ các thông số kỹ thuật đo được trong quá trình lắp đặt và chạy thử.
Hồ sơ này là cơ sở quan trọng cho việc nghiệm thu chính thức, đồng thời giúp chứng minh máy bơm Windy đã được lắp đặt đúng kỹ thuật ngay từ giai đoạn đầu.

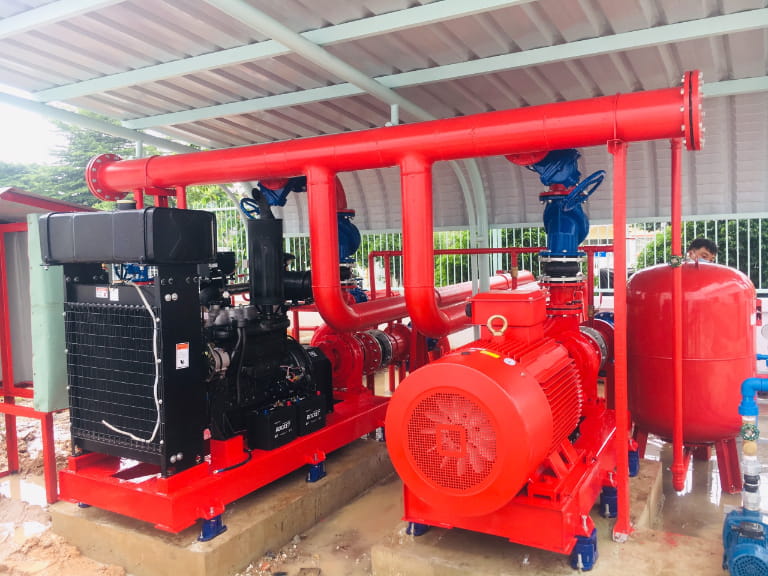

Dịch vụ tư vấn kỹ thuật lắp đặt máy bơm Windy của Cơ Điện Bình Minh
Sau khi nắm rõ quy trình lắp đặt, nhiều chủ đầu tư và nhà thầu M&E vẫn cần một đơn vị chuyên môn hỗ trợ thẩm tra thiết kế, giám sát thi công hoặc xử lý các lỗi phức tạp phát sinh tại công trình. Cơ Điện Bình Minh, với vai trò nhà cung cấp máy bơm Windy chính hãng, đồng hành cùng khách hàng trong cả giai đoạn tư vấn kỹ thuật và triển khai thực tế.
Năng lực kỹ thuật và kinh nghiệm lắp đặt máy bơm Windy của Cơ Điện Bình Minh
Cơ Điện Bình Minh có đội ngũ kỹ sư và chuyên viên kỹ thuật am hiểu về máy bơm phòng cháy chữa cháy, bơm công nghiệp và bơm cấp thoát nước, đã tham gia nhiều dự án sử dụng máy bơm Windy.
Kinh nghiệm thực tế này giúp đảm bảo quy trình lắp đặt đúng kỹ thuật được thực hiện nhất quán, giảm thiểu rủi ro cho công trình so với việc tự thi công không có sự tham gia của đơn vị chuyên nghiệp.
Các dịch vụ tư vấn kỹ thuật liên quan đến lắp đặt máy bơm Windy
Cơ Điện Bình Minh hỗ trợ tư vấn chọn dòng máy bơm Windy phù hợp với lưu lượng và cột áp thực tế của công trình, tránh chọn sai công suất gây lãng phí đầu tư.
Ngoài ra, đơn vị còn tham gia thiết kế bố trí máy và đường ống, kiểm tra mô hình lắp đặt so với tiêu chuẩn kỹ thuật, giám sát thi công tại hiện trường và đào tạo vận hành an toàn cho nhân sự công trình.
Khi nào nên gọi Cơ Điện Bình Minh hỗ trợ kỹ thuật
Khi công trình gặp lỗi phức tạp không xác định rõ nguyên nhân sau khi đã kiểm tra theo các lưu ý ở trên, chủ đầu tư nên liên hệ đội kỹ thuật để được hỗ trợ chẩn đoán chính xác.
Trường hợp cần thẩm định lại nền móng, đường ống theo tiêu chuẩn kỹ thuật, hoặc chuẩn bị lắp đặt hệ thống bơm Windy quy mô lớn, sự tham gia sớm của Cơ Điện Bình Minh giúp hạn chế phát sinh chi phí sửa chữa về sau.
Kết luận
Hướng dẫn lắp đặt máy bơm Windy đúng kỹ thuật là nền tảng để hệ thống vận hành ổn định, an toàn và đạt tuổi thọ tối ưu. Bên cạnh việc tuân thủ quy trình lắp đặt, người dùng cũng nên kiểm tra và xử lý kịp thời các dấu hiệu bất thường để hạn chế sự cố trong quá trình vận hành. Nếu cần tư vấn lựa chọn, lắp đặt hoặc đánh giá kỹ thuật hệ thống máy bơm Windy, Cơ Điện Bình Minh luôn sẵn sàng hỗ trợ với giải pháp phù hợp cho từng công trình.
