Khởi động mềm là gì và vì sao được dùng rộng rãi trong hệ thống điều khiển động cơ điện? Cơ Điện Bình Minh giúp bạn hiểu nguyên lý hoạt động, cấu tạo, ưu nhược điểm và ứng dụng của khởi động mềm trong bơm nước, quạt, băng tải, HVAC. Bài viết còn so sánh khởi động mềm với biến tần, sao tam giác và hướng dẫn chọn thiết bị phù hợp công suất, tải, môi trường làm việc.
Khởi động mềm là gì và vai trò trong điều khiển động cơ
Khởi động mềm là thiết bị điện tử công suất lắp giữa nguồn điện và động cơ để kiểm soát quá trình khởi động và dừng. Thiết bị tác động trực tiếp lên dòng điện, mô-men và cả lưới điện, nhờ đó giữ vai trò trung tâm trong việc bảo vệ động cơ, hệ truyền động và hạ tầng cấp điện của công trình.
Khái niệm khởi động mềm trong hệ thống điện công nghiệp
Khởi động mềm giảm dòng khởi động và hạn chế mô-men xoắn đột ngột bằng cách tăng dần điện áp cấp cho động cơ, từ mức khởi động lên điện áp định mức trong khoảng thời gian đã cài đặt.
Thiết bị này chủ yếu dùng cho động cơ không đồng bộ 3 pha công suất trung bình và lớn, nơi dòng khởi động trực tiếp có thể gây sụt áp và ảnh hưởng tới các thiết bị khác trên cùng lưới.
Cách khởi động mềm tác động lên quá trình khởi động và dừng
Trong giai đoạn khởi động, khởi động mềm kiểm soát điện áp và dòng để động cơ tăng tốc từ từ, tránh hiện tượng giật khi cấp toàn bộ điện áp lưới ngay lập tức.
Khi dừng, thiết bị giảm điện áp dần dần thay vì ngắt đột ngột, nhờ đó giảm áp lực cơ khí lên trục, bạc đạn, khớp nối, dây đai và tải, đồng thời giảm nhiễu cho lưới điện.
Vai trò khởi động mềm đối với động cơ và lưới điện
Khởi động mềm hoạt động như một van điều chỉnh điện áp thông minh, giúp hạn chế dòng khởi động xuống khoảng 2-3 lần dòng định mức thay vì 5-9 lần khi khởi động trực tiếp.
Nhờ vậy, thiết bị bảo vệ động cơ khỏi quá nhiệt và va đập cơ khí, đồng thời giảm nguy cơ sụt áp, nhảy CB cho toàn bộ hệ thống điện của công trình.
Nguyên lý hoạt động của khởi động mềm
Khởi động mềm sử dụng các cặp thyristor SCR để điều khiển điện áp stator động cơ thông qua việc điều chỉnh góc kích, qua đó kiểm soát điện áp, dòng và mô-men trong suốt giai đoạn tăng tốc.
Điều khiển điện áp stator bằng thyristor SCR
Khởi động mềm dùng 6 SCR, gồm 3 cặp đấu song song ngược chiều tương ứng với 3 pha, được mạch điện tử điều khiển mở tại các góc pha khác nhau để cắt xén một phần dạng sóng điện áp.
Khi góc kích nhỏ, điện áp hiệu dụng gần bằng điện áp lưới; khi góc kích lớn, phần dẫn của mỗi nửa chu kỳ bị thu hẹp, làm giảm điện áp hiệu dụng và giảm dòng khởi động.
Các chế độ khởi động phổ biến: ramp điện áp, giới hạn dòng, điều khiển mô-men
Ở chế độ ramp điện áp, khởi động mềm tăng dần điện áp từ khoảng 30-50% điện áp định mức lên 100% trong thời gian 5-30 giây tùy cài đặt, phù hợp với tải vừa và nhẹ.
Chế độ giới hạn dòng và điều khiển mô-men giữ dòng khởi động trong ngưỡng đặt trước, thường khoảng 3-4 lần dòng định mức, phù hợp với tải nặng như máy nghiền hoặc băng tải dài.
Trình tự khởi động, bypass contactor và dừng mềm
Ban đầu dòng điện đi qua các SCR và điện áp được ramp lên; khi động cơ đạt tốc độ định mức, khởi động mềm kích hoạt contactor bypass đóng để cấp điện trực tiếp, giúp giảm tổn hao và sóng hài.
Chức năng dừng mềm cho phép giảm dần điện áp trong khoảng 1-20 giây, đặc biệt hữu ích cho bơm nước vì hạn chế hiện tượng búa nước trong đường ống khi dừng bơm.
Ảnh hưởng của điều chỉnh điện áp đến dòng và mô-men động cơ
Mô-men của động cơ tỷ lệ với bình phương điện áp stator, trong khi dòng điện tỷ lệ gần tuyến tính với điện áp, nên giảm điện áp khi khởi động sẽ giảm mạnh cả mô-men và dòng.
Nếu điện áp giảm quá thấp, mô-men không đủ thắng quán tính của tải, dẫn tới khởi động thất bại hoặc thời gian tăng tốc quá dài, vì vậy mức điện áp khởi động cần phù hợp với đặc tính tải thực tế.
Cấu tạo cơ bản của khởi động mềm
Về mặt cấu trúc, khởi động mềm gồm 3 khối chức năng chính là khối công suất SCR, khối điều khiển kèm mạch bảo vệ, cùng contactor bypass và các thiết bị phụ trợ, mỗi khối đảm nhiệm một vai trò riêng trong quá trình khởi động, dừng và bảo vệ động cơ.
Khối công suất: các cặp SCR và cấu hình đấu nối
Khối công suất gồm 6 SCR đấu thành 3 cặp song song ngược chiều, gắn trên heatsink, chịu phần lớn công suất trong giai đoạn ramp khởi động và dừng mềm.
Khởi động mềm có 2 kiểu đấu nối phổ biến là in-line, khi thiết bị nằm nối tiếp giữa nguồn và động cơ, và inside delta, khi thiết bị đấu trong mạch tam giác của động cơ, ảnh hưởng trực tiếp tới cách tính dòng và công suất định mức cần chọn.
Khối điều khiển và mạch bảo vệ tích hợp
Khối điều khiển nhận tín hiệu từ các cảm biến dòng, điện áp, nhiệt độ để thực hiện thuật toán ramp điện áp, giới hạn dòng và điều khiển mô-men theo cài đặt của người vận hành.
Mạch bảo vệ tích hợp phát hiện quá dòng, mất pha, đảo pha, quá nhiệt hoặc thấp áp, từ đó ngắt lệnh khởi động và cảnh báo kịp thời để tăng độ an toàn cho cả động cơ và hệ thống.
Contactor bypass, thiết bị bảo vệ và phụ kiện đi kèm
Contactor bypass đóng khi động cơ đạt tốc độ định mức, cho phép cấp điện trực tiếp qua contactor thay vì qua SCR, giúp giảm tổn hao và sóng hài trong quá trình vận hành ổn định.
Hệ thống thường đi kèm cầu dao, CB, relay nhiệt, thiết bị chống sét cùng phụ kiện như quạt tản nhiệt, module truyền thông và màn hình hiển thị để hoàn thiện giải pháp điều khiển động cơ.

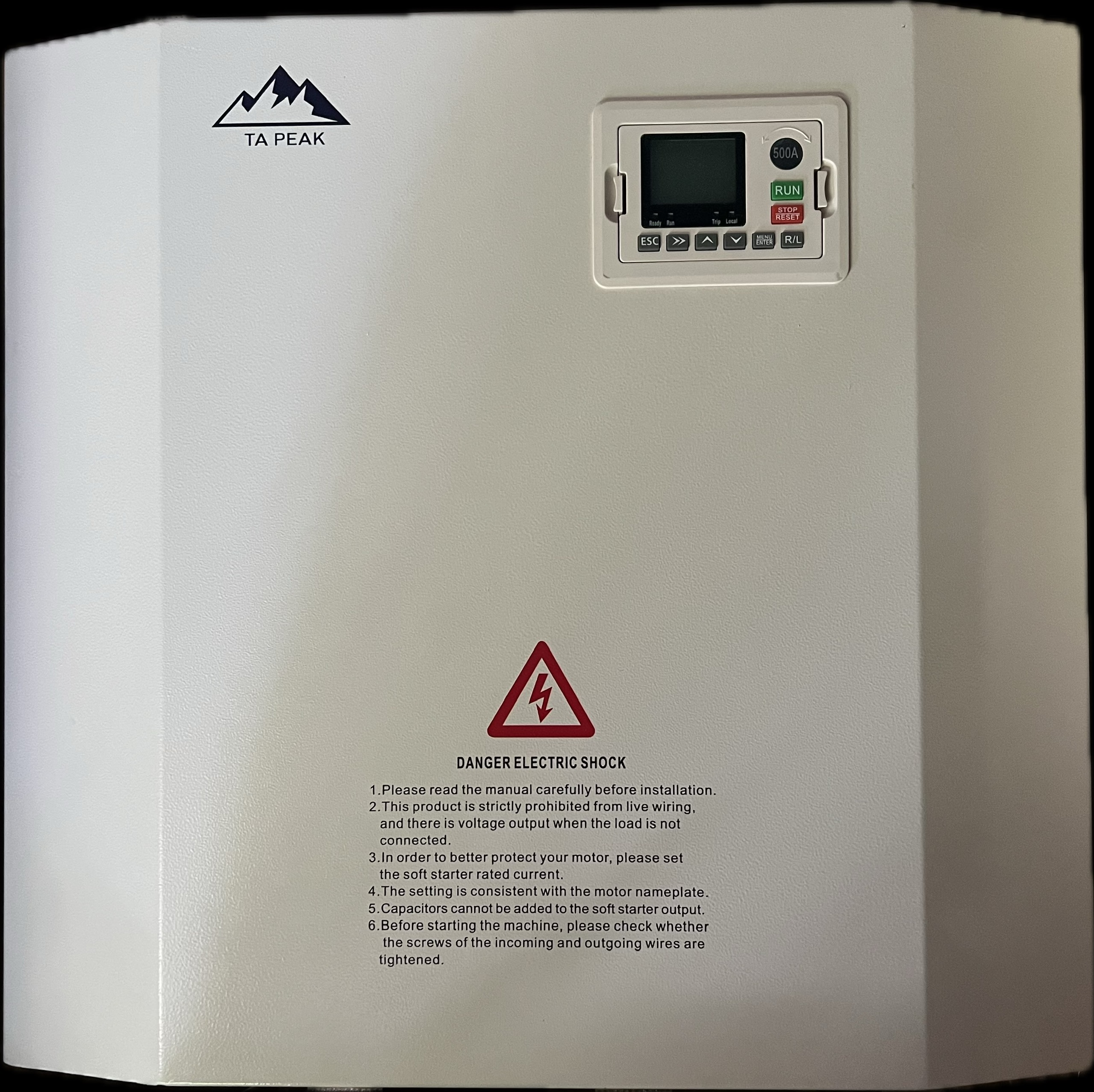

Đặc điểm, ưu điểm và nhược điểm của khởi động mềm
Khởi động mềm nổi bật với khả năng giảm dòng khởi động, hạn chế sốc cơ khí và bảo vệ động cơ, nhưng vẫn tồn tại một số giới hạn so với các thiết bị điều khiển khác mà người dùng cần nắm rõ trước khi lựa chọn.
Khả năng giảm dòng khởi động và hạn chế sụt áp lưới
Khi khởi động trực tiếp, dòng khởi động của động cơ có thể gấp 5-9 lần dòng định mức, còn khởi động mềm giúp hạn chế con số này xuống khoảng 2-3 lần, giảm nguy cơ sụt áp và nhảy CB.
Việc giảm dòng khởi động còn giúp lưới điện tránh quá tải tạm thời, điều này đặc biệt quan trọng trong nhà máy có nhiều động cơ công suất lớn cần khởi động trong ngày.
Giảm sốc cơ khí, rung động và bảo vệ hệ truyền động
Khởi động mềm giảm mô-men khởi động và cho phép động cơ tăng tốc từ từ, nhờ đó hạn chế va đập cơ khí lên khớp nối, hộp số, dây đai, băng tải và đường ống bơm.
Nhờ giảm rung động khi khởi động và dừng, khởi động mềm góp phần kéo dài tuổi thọ bạc đạn, trục và khớp nối, từ đó giảm chi phí bảo trì cho toàn bộ hệ thống cơ điện.
Giới hạn so với biến tần và các phương pháp khởi động truyền thống
Khởi động mềm chỉ điều khiển điện áp trong giai đoạn khởi động và dừng, không kiểm soát tốc độ động cơ trong suốt quá trình vận hành như biến tần, nên chỉ phù hợp với ứng dụng tốc độ cố định.
So với sao tam giác hay khởi động trực tiếp, khởi động mềm cho phép điều chỉnh liên tục điện áp và mô-men, đi kèm chức năng dừng mềm và bảo vệ tích hợp, nhưng chi phí đầu tư cao hơn và đòi hỏi người vận hành hiểu cách cài đặt.
Nhược điểm kỹ thuật, sóng hài và yêu cầu vận hành
Điện áp và dòng sau khi điều chỉnh không còn dạng sin hoàn toàn, sóng hài có thể tăng theo mức độ điều chỉnh, và cần thiết kế lưới điện phù hợp để tránh ảnh hưởng tới các thiết bị nhạy cảm khác.
Người vận hành cần có kiến thức kỹ thuật để cài đặt thông số phù hợp, vì chọn sai công suất hoặc chế độ khởi động có thể dẫn đến khởi động thất bại hoặc làm hỏng thiết bị.
Ứng dụng thực tế của khởi động mềm trong hệ thống động cơ
Khởi động mềm được ứng dụng rộng rãi cho các hệ thống có tốc độ vận hành cố định như bơm nước, quạt công nghiệp, HVAC, băng tải, máy nghiền, máy trộn, máy nén khí và nhiều dây chuyền sản xuất khác nhau.
Ứng dụng cho hệ thống bơm nước và xử lý búa nước
Với hệ thống bơm nước, khởi động mềm giúp hạn chế dòng khởi động, tránh sụt áp và nhảy CB, đồng thời bảo vệ motor bơm cũng như hệ thống đường ống trước tác động của dòng lớn.
Chức năng dừng mềm còn giúp giảm hiện tượng búa nước khi bơm dừng đột ngột, qua đó bảo vệ van, đường ống và các thiết bị trong hệ thống cấp thoát nước lâu dài hơn.
Với quạt công nghiệp cỡ lớn và hệ thống HVAC, thông gió vận hành ở tốc độ cố định, khởi động mềm giúp khởi động êm, tránh rung động và sốc cơ khí lên cánh quạt, trục và ổ đỡ.
Khi hệ thống chỉ cần khởi động êm mà không cần điều chỉnh lưu lượng gió theo tải, khởi động mềm là lựa chọn kinh tế hơn so với biến tần trong nhiều trường hợp.
Ứng dụng cho băng tải, máy nghiền, máy trộn và tải quán tính lớn
Với tải quán tính lớn như băng tải dài, máy nghiền, máy trộn hoặc máy khuấy, khởi động mềm giúp hạn chế mô-men khởi động cao, vốn có thể gây sốc cơ khí hoặc hỏng khớp nối nếu khởi động trực tiếp.
Việc điều chỉnh mô-men khởi động thông qua khởi động mềm giúp hệ thống tăng tốc dần đều, tránh trượt vật liệu trên băng tải và tránh quá tải đột ngột cho động cơ, hộp số.
Ứng dụng cho máy nén khí và các dây chuyền sản xuất liên tục
Với máy nén khí chạy ở tốc độ cố định, khởi động mềm hạn chế dòng khởi động lớn, giảm sụt áp và bảo vệ cụm nén, giúp hệ thống khí nén hoạt động ổn định.
Trong dây chuyền sản xuất liên tục, khởi động mềm cho phép khởi động các động cơ lớn mà không ảnh hưởng tới thiết bị khác, tránh dừng dây chuyền do sụt áp hoặc sự cố điện.
So sánh khởi động mềm với khởi động sao tam giác
Khởi động mềm và mạch sao tam giác đều nhằm giảm dòng khởi động, nhưng khác nhau về cách giảm điện áp, số cấp khởi động, khả năng đáp ứng tải và mức độ linh hoạt trong vận hành thực tế.
Khác biệt về cách giảm điện áp và số cấp khởi động
Mạch sao tam giác giảm điện áp bằng cách chuyển cấu hình đấu dây stato từ tam giác sang sao khi khởi động, chỉ có 2 cấp điện áp với thời gian chuyển mạch cố định.
Khởi động mềm điều chỉnh điện áp liên tục thông qua SCR, không giới hạn số cấp, cho phép ramp điện áp từ mức khởi động tới định mức trong thời gian cài đặt linh hoạt, mang lại quá trình khởi động mượt hơn.
So sánh khả năng đáp ứng tải nặng, thời gian và mô-men khởi động
Mạch sao tam giác thường phù hợp với động cơ công suất nhỏ đến trung bình, tải nhẹ hoặc không tải, thời gian khởi động khoảng 3-7 giây và không điều chỉnh được mô-men theo tải.
Khởi động mềm có thể điều chỉnh thời gian khởi động trong khoảng 1-60 giây và điều chỉnh mô-men, nên đáp ứng tốt hơn với tải nặng, tải quán tính lớn như băng tải dài, máy nghiền hay bơm công suất lớn.
So sánh độ phức tạp đấu dây, tính linh hoạt và khả năng bảo vệ
Mạch sao tam giác có đấu dây phức tạp hơn ở phần cơ điện nhưng ít tính năng bảo vệ tích hợp, trong khi khởi động mềm đơn giản hơn ở mặt công suất nhưng đòi hỏi hiểu mạch điều khiển.
Khởi động mềm tích hợp nhiều chức năng bảo vệ như quá tải, quá áp, thấp áp, mất pha, đảo pha cùng khả năng dừng mềm, trong khi sao tam giác chỉ xử lý dòng khởi động ở mức cơ bản.
Tình huống thực tế nên dùng khởi động mềm hay sao tam giác
Mạch sao tam giác phù hợp với động cơ công suất thấp đến trung bình, tải nhẹ, ít khởi động trong ngày và cần chi phí đầu tư thấp, ví dụ quạt nhỏ hoặc bơm ly tâm công suất nhỏ.
Nên dùng khởi động mềm cho động cơ từ nhỏ đến lớn với tải nặng hoặc yêu cầu khởi động, dừng êm, bảo vệ tích hợp và khởi động nhiều lần, ví dụ băng tải, máy nén, bơm lớn hay dây chuyền vật liệu.
Lưu ý lắp đặt, cài đặt và vận hành khởi động mềm an toàn
Việc lắp đặt và vận hành đúng cách giúp khởi động mềm phát huy hết ưu điểm về giảm dòng khởi động, hạn chế sốc cơ khí và tránh những sai lầm khiến thiết bị nhanh hỏng hoặc bảo vệ không hiệu quả.
Nguyên tắc đấu nối, chọn tiết diện cáp và bảo vệ quá dòng
Hệ thống nên được đấu theo trình tự nguồn, thiết bị bảo vệ, khởi động mềm rồi tới động cơ, đồng thời chọn tiết diện cáp phù hợp với dòng định mức và chiều dài đường dây thực tế.
Cần phối hợp giữa CB và bảo vệ tích hợp trong khởi động mềm để tránh trùng lặp hoặc thiếu bảo vệ, đảm bảo hệ thống ngắt an toàn khi xảy ra sự cố dòng lớn.
Cài đặt điện áp khởi động, thời gian tăng tốc và giới hạn dòng hợp lý
Người vận hành nên bắt đầu với các giá trị tham chiếu như điện áp khởi động 30-50%, thời gian ramp 5-20 giây, dòng giới hạn 3-4 lần dòng định mức, sau đó quan sát thực tế để tinh chỉnh.
Nếu cài đặt điện áp quá thấp hoặc thời gian ramp quá dài, động cơ có thể mất mô-men và khởi động không thành công, còn nếu dòng giới hạn quá cao sẽ làm mất ý nghĩa bảo vệ lưới điện.
Kiểm tra, bảo trì định kỳ và xử lý sự cố thường gặp
Nên kiểm tra định kỳ khoảng 3-6 tháng để siết lại đầu nối, vệ sinh bụi trên bề mặt tản nhiệt, kiểm tra quạt làm mát và xem nhật ký lỗi để phát hiện sớm bất thường.
Một số lỗi thường gặp gồm khởi động thất bại do cài đặt điện áp quá thấp, quá nhiệt do thông gió kém hoặc mất pha do lỗi dây, mỗi nguyên nhân cần được khắc phục theo đúng quy trình kỹ thuật.
Những sai lầm phổ biến khi lựa chọn và sử dụng khởi động mềm
Nhiều người chọn khởi động mềm theo giá rẻ mà bỏ qua dòng định mức, loại tải hoặc yếu tố bảo vệ, dẫn tới cháy thiết bị hoặc hỏng trục quay và làm tăng chi phí sửa chữa về sau.
Về vận hành, việc không đọc kỹ hướng dẫn, không kiểm tra thông số trước khi chạy hoặc thay đổi cài đặt tùy tiện sẽ khiến khởi động mềm không phát huy hiệu quả bảo vệ như thiết kế ban đầu.
Kết luận
Tóm lại, khởi động mềm là gì đã được làm rõ qua vai trò của một thiết bị điện tử công suất giúp kiểm soát quá trình khởi động và dừng động cơ bằng cách giảm dần điện áp, hạn chế dòng khởi động lớn và bảo vệ cả động cơ lẫn lưới điện. Người đọc nên căn cứ vào công suất, dòng điện, loại tải, môi trường làm việc, tần suất khởi động và uy tín nhà cung cấp để chọn khởi động mềm phù hợp, đồng thời áp dụng đúng kinh nghiệm lắp đặt và vận hành để tối ưu hiệu quả đầu tư cùng Cơ Điện Bình Minh.
