Khởi động mềm và biến tần là 2 thiết bị điều khiển động cơ điện phổ biến nhất trong công nghiệp, nhưng không phải kỹ sư nào cũng phân biệt rõ vai trò của từng loại. Bài viết của Cơ Điện Bình Minh hệ thống nguyên lý hoạt động, so sánh kỹ thuật, ưu nhược điểm và tiêu chí lựa chọn theo loại tải, công suất, ngân sách, giúp bạn chọn đúng thiết bị và nhà cung cấp uy tín cho hệ thống của mình.

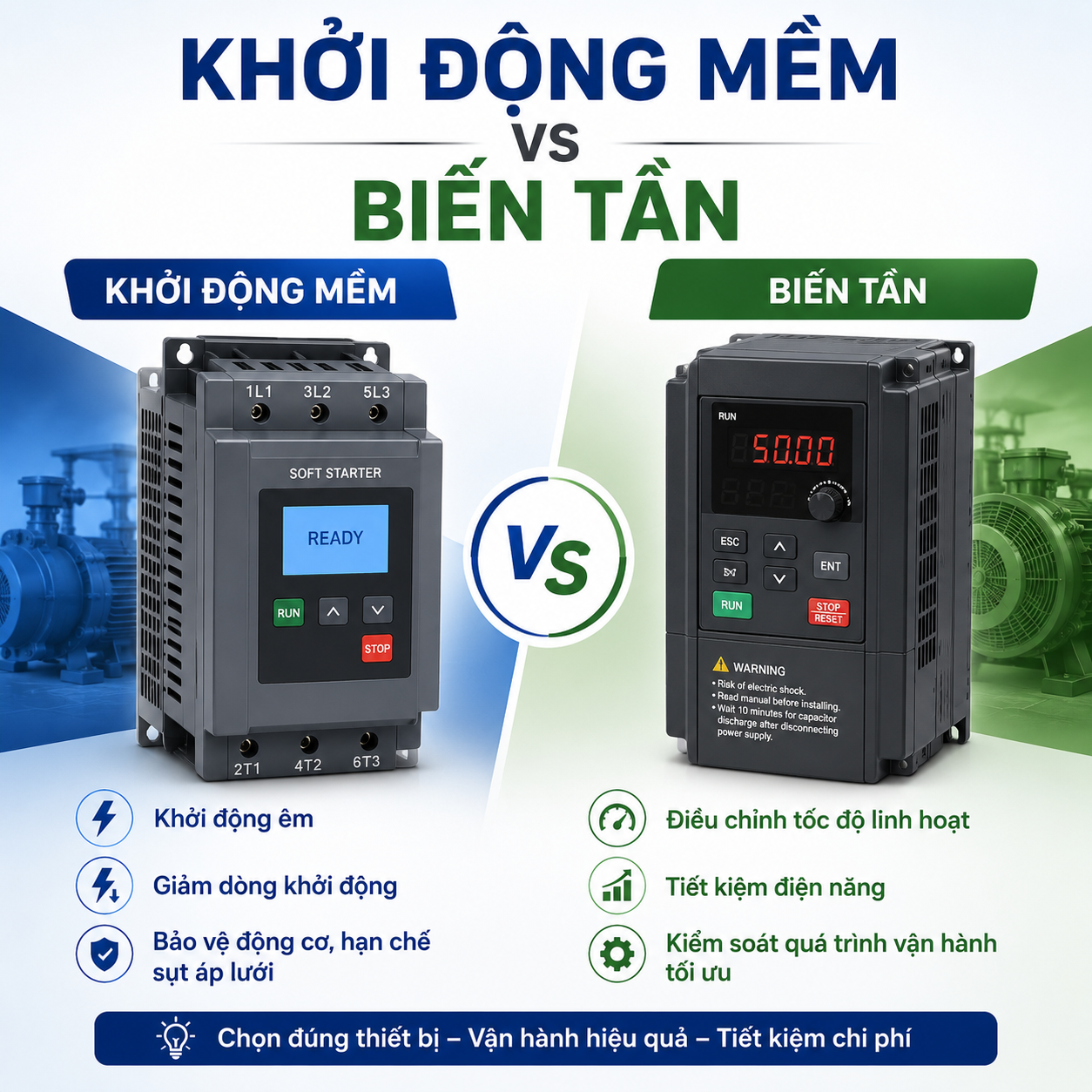

Tổng quan khởi động mềm và biến tần trong điều khiển động cơ
Khởi động mềm và biến tần đều ra đời để giải quyết vấn đề động cơ không đồng bộ xoay chiều tiêu thụ dòng khởi động rất lớn khi đóng điện trực tiếp. Dòng khởi động cao gây sụt áp lưới, sốc cơ khí lên hộp số và khớp nối, làm giảm tuổi thọ thiết bị. Trước khi đi sâu vào nguyên lý và so sánh chi tiết, người đọc cần hiểu rõ 2 thiết bị này giải quyết bài toán khác nhau như thế nào trong hệ thống cơ điện.
Khái niệm khởi động mềm và vai trò trong bảo vệ động cơ
Khởi động mềm là thiết bị điện tử công suất dùng linh kiện bán dẫn để điều chỉnh điện áp cấp vào động cơ trong giai đoạn khởi động và dừng. Nhờ đó dòng khởi động giảm xuống, mô-men tăng dần đều, tránh sốc cơ khí và hạn chế sụt áp trên lưới điện.
Khởi động mềm chỉ tác động vào giai đoạn chuyển tiếp giữa trạng thái nghỉ và trạng thái quay định mức. Thiết bị này không điều khiển tốc độ trong suốt quá trình vận hành, đây là điểm khác biệt căn bản so với biến tần.
Khái niệm biến tần và khả năng điều khiển tốc độ
Biến tần là thiết bị biến đổi nguồn điện xoay chiều thành điện áp có tần số và biên độ điều chỉnh được. Nhờ vậy biến tần điều khiển tốc độ và mô-men động cơ một cách vô cấp trong toàn bộ quá trình hoạt động, không chỉ riêng giai đoạn khởi động.
Ngoài khả năng khởi động êm, biến tần còn giúp tối ưu năng lượng cho các ứng dụng bơm, quạt và băng tải. Khi tải thay đổi theo thời gian, biến tần điều chỉnh tốc độ động cơ theo đúng nhu cầu thực tế thay vì chạy cố định ở tốc độ định mức.
Tầm quan trọng của việc lựa chọn đúng thiết bị
Chọn sai thiết bị gây lãng phí đầu tư hoặc không đáp ứng yêu cầu công nghệ. Nếu ứng dụng chỉ cần giảm dòng khởi động mà đầu tư biến tần, doanh nghiệp phải trả thêm chi phí cho tính năng không sử dụng.
Ngược lại, nếu dùng khởi động mềm cho ứng dụng cần điều chỉnh tốc độ liên tục, hệ thống sẽ không vận hành đúng công nghệ và có thể gây quá tải cơ khí. Hiểu đúng vai trò từng thiết bị là nền tảng để đưa ra quyết định lựa chọn phù hợp ở các phần sau.
Nguyên lý hoạt động của khởi động mềm
Khởi động mềm sử dụng cụm van bán dẫn thyristor để điều chỉnh điện áp hiệu dụng cấp vào động cơ theo từng chu kỳ điện áp xoay chiều. Hiểu rõ nguyên lý này giúp kỹ sư đánh giá đúng giới hạn điều khiển của khởi động mềm, đồng thời thấy rõ lý do vì sao thiết bị này không thể thay thế biến tần khi cần điều khiển tốc độ liên tục.
Cấu tạo cơ bản và cách hoạt động của thyristor
Một bộ khởi động mềm điển hình gồm cụm SCR đấu song song ngược trên mỗi pha, bộ điều khiển góc kích, hệ thống tản nhiệt, quạt làm mát, contactor bypass và vỏ bảo vệ theo chuẩn IP phù hợp với môi trường lắp đặt.
SCR thay đổi góc mở trên mỗi chu kỳ điện áp xoay chiều, khiến điện áp hiệu dụng cấp vào động cơ tăng dần từ mức thấp lên đến điện áp định mức. Quá trình này kiểm soát dòng khởi động và mô-men tăng tốc trong suốt thời gian khởi động.
Chức năng bảo vệ và hạn chế của khởi động mềm
Khởi động mềm tích hợp các chức năng bảo vệ cơ bản như quá dòng, quá áp, mất pha, quá tải, quá nhiệt và ngắn mạch cho tải. Những chức năng này giúp tăng tuổi thọ động cơ và các bộ truyền động cơ khí liên quan.
Tuy vậy, khởi động mềm chỉ điều khiển được quá trình tăng giảm tốc trong giai đoạn khởi động và dừng. Thiết bị này không thể thay đổi tốc độ động cơ khi đang chạy ổn định, nên khó đáp ứng ứng dụng cần mô-men cao và khởi động lặp lại nhiều lần trong ngày.
Nguyên lý hoạt động của biến tần
Biến tần biến đổi nguồn điện xoay chiều thành điện áp một chiều, rồi nghịch lưu trở lại thành điện áp xoay chiều với tần số và biên độ điều chỉnh được. Nguyên lý này cho phép biến tần điều khiển tốc độ và mô-men động cơ linh hoạt hơn khởi động mềm, nhưng cấu trúc phức tạp hơn nên chi phí đầu tư cũng cao hơn.
Cấu trúc và nguyên lý chuyển đổi điện áp
Biến tần gồm bộ chỉnh lưu biến đổi điện áp xoay chiều thành một chiều, mạch lọc, khối nghịch lưu dùng linh kiện IGBT tạo ra điện áp xoay chiều 3 pha có thể thay đổi tần số. Bên cạnh đó còn có bộ điều khiển vi xử lý, mạch bảo vệ và giao diện lập trình tham số.
Cấu trúc này cho phép biến tần kiểm soát chính xác cả tần số và điện áp cấp vào động cơ. Nhờ vậy tốc độ và mô-men động cơ được điều chỉnh trong toàn bộ vùng làm việc, không chỉ riêng giai đoạn khởi động.
Chức năng bảo vệ và khả năng tiết kiệm năng lượng
Biến tần tích hợp nhiều chức năng bảo vệ như quá dòng, ngắn mạch, quá áp, thấp áp, mất pha, mất tải và quá nhiệt cho cả động cơ lẫn thiết bị. Ngoài ra biến tần còn giám sát trạng thái hoạt động qua màn hình hiển thị và có thể truyền thông với hệ thống điều khiển trung tâm.
Khả năng tiết kiệm năng lượng của biến tần đến từ việc điều chỉnh tốc độ theo tải thực tế của bơm hoặc quạt, thay vì chạy ở tốc độ định mức rồi điều tiết bằng van hoặc cửa gió. Với các ứng dụng có tải biến thiên theo thời gian, cách vận hành này giúp giảm đáng kể công suất tiêu thụ trong dài hạn.
So sánh khởi động mềm và biến tần theo các tiêu chí kỹ thuật
Phần này tổng hợp điểm giống và khác nhau giữa khởi động mềm và biến tần theo nguyên lý hoạt động, khả năng điều khiển tốc độ, dòng khởi động, hiệu suất, chi phí đầu tư và phạm vi ứng dụng. Mục tiêu là cung cấp một khung so sánh rõ ràng, giúp người đọc quyết định khi nào nên dùng khởi động mềm, khi nào nên dùng biến tần.
So sánh nguyên lý hoạt động và phạm vi điều khiển
Khởi động mềm điều chỉnh điện áp hiệu dụng chỉ trong giai đoạn khởi động và dừng. Biến tần điều chỉnh cả tần số và điện áp trong suốt quá trình vận hành, tạo ra khác biệt căn bản về phạm vi điều khiển tốc độ và mô-men.
Nói cách khác, khởi động mềm là giải pháp chuyên dụng cho khởi động êm, còn biến tần là hệ truyền động toàn diện phục vụ điều chỉnh tốc độ, mô-men và tối ưu năng lượng xuyên suốt vòng đời vận hành.
So sánh khả năng điều khiển tốc độ, mô-men và dòng khởi động
Khởi động mềm chỉ tăng giảm tốc độ trong thời gian khởi động hoặc dừng, không thể thay đổi tốc độ khi động cơ đang chạy ổn định. Biến tần cho phép điều chỉnh vô cấp tốc độ, thậm chí đảo chiều quay động cơ và điều khiển mô-men theo yêu cầu tải.
Cả 2 thiết bị đều giúp giảm dòng khởi động so với khởi động trực tiếp. Tuy nhiên biến tần có khả năng kiểm soát dòng khởi động linh hoạt hơn nhờ điều chỉnh đồng thời cả tần số và điện áp.
So sánh hiệu suất, chi phí đầu tư và chi phí vòng đời
Khởi động mềm hầu như không ảnh hưởng đến hiệu suất khi động cơ chạy ổn định, vì thiết bị thường được bypass sau khi kết thúc giai đoạn khởi động. Biến tần có tổn hao nội tại trong quá trình chuyển đổi điện áp, nhưng bù lại bằng khả năng giảm công suất tiêu thụ nhờ điều chỉnh tốc độ theo tải.
Về giá thành, khởi động mềm có mức đầu tư thấp hơn biến tần ở cùng dải công suất. Tuy nhiên khi tính chi phí vòng đời bao gồm đầu tư ban đầu, lắp đặt, bảo dưỡng, chi phí điện năng và chi phí dừng máy, biến tần có thể mang lại chi phí vòng đời thấp hơn với nhiều ứng dụng có tải biến thiên.
So sánh phạm vi ứng dụng điển hình
Khởi động mềm phù hợp với bơm, quạt, băng tải tải nhẹ, máy nén khí chạy tốc độ cố định nhưng cần khởi động và dừng mềm. Thiết bị này cũng thích hợp cho hệ thống có lưới điện nhạy cảm với sụt áp khi khởi động động cơ công suất lớn.
Biến tần phù hợp với hệ thống bơm hoặc quạt điều chỉnh lưu lượng theo nhu cầu, dây chuyền sản xuất cần thay đổi tốc độ, máy nâng hạ, máy nghiền và máy ly tâm yêu cầu mô-men cao cùng khả năng điều khiển linh hoạt.
Kinh nghiệm lựa chọn giải pháp tối ưu cho hệ thống
Phần này tổng hợp kinh nghiệm thực tế khi chọn khởi động mềm hoặc biến tần cho toàn bộ hệ thống, thay vì chỉ xét từng động cơ đơn lẻ. Mục tiêu là giúp người đọc xây dựng lộ trình lựa chọn giải pháp đồng bộ, tránh đầu tư manh mún và không tối ưu.
Đánh giá tổng thể hệ thống và ưu tiên ứng dụng
Trước khi quyết định, doanh nghiệp nên khảo sát toàn bộ hệ thống động cơ trong nhà máy, gồm công suất, loại tải, chế độ vận hành, yêu cầu công nghệ và tình trạng lưới điện hiện tại.
Từ kết quả khảo sát, có thể xác định các ứng dụng cần ưu tiên đầu tư, gồm nơi có nguy cơ sụt áp cao, nơi cần điều chỉnh tốc độ và nơi có tiềm năng tiết kiệm năng lượng lớn nhất, để tập trung nguồn lực vào đúng giải pháp.
Kết hợp khởi động mềm và biến tần trong cùng hệ thống
Giải pháp tối ưu thường là dùng biến tần cho một số động cơ chủ chốt cần điều khiển tốc độ và tiết kiệm năng lượng, đồng thời dùng khởi động mềm cho các động cơ chỉ cần khởi động mềm và bảo vệ cơ bản.
Ví dụ hệ thống bơm chính có thể trang bị biến tần, trong khi các bơm phụ dùng khởi động mềm. Tương tự, băng tải chính dùng biến tần còn băng tải phụ dùng khởi động mềm để tối ưu chi phí đầu tư toàn hệ thống.
Tận dụng dịch vụ tư vấn kỹ thuật chuyên sâu
Doanh nghiệp nên tìm đến các đơn vị có kinh nghiệm về biến tần và tự động hóa để được tư vấn giải pháp tổng thể, dựa trên phân tích tải, chế độ vận hành và mục tiêu năng lượng cụ thể của mình.
Vai trò của các kỹ sư tư vấn rất quan trọng trong việc chọn đúng chủng loại, công suất và cấu hình bảo vệ, truyền thông, giúp hệ thống vận hành ổn định và hiệu quả trong dài hạn.

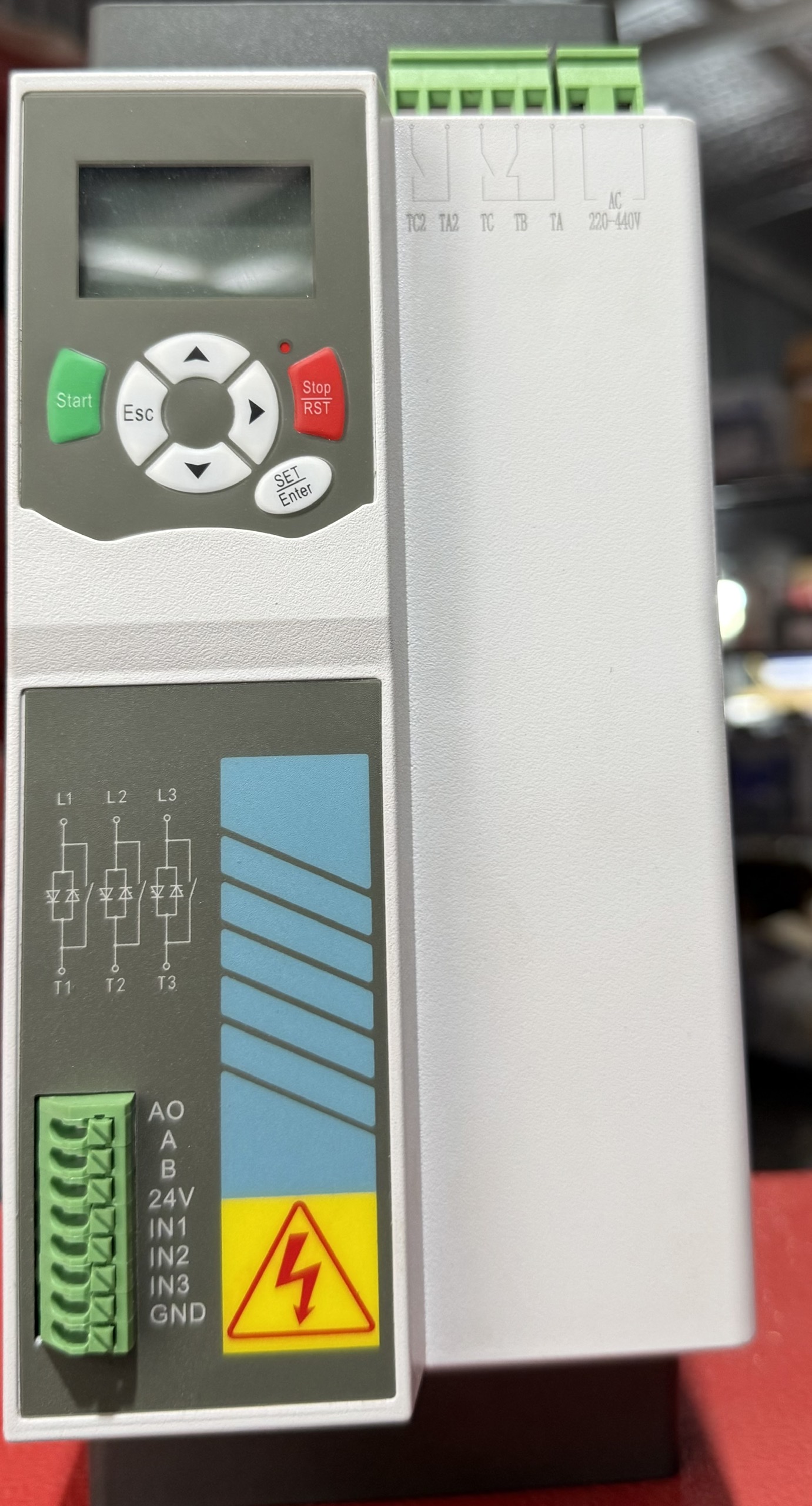

Tiêu chí lựa chọn dựa trên ngân sách và tiết kiệm năng lượng
Phần này cân bằng giữa chi phí đầu tư và lợi ích vận hành dài hạn, giúp người đọc đánh giá giá trị thật sự của từng giải pháp trong bối cảnh tài chính và mục tiêu năng lượng cụ thể của doanh nghiệp.
Cân đối giá thiết bị và chi phí vòng đời
Khởi động mềm có giá thiết bị thấp hơn, phù hợp khi hệ thống không cần điều chỉnh tốc độ và mục tiêu tiết kiệm năng lượng chưa phải là ưu tiên hàng đầu. Biến tần có giá cao hơn nhưng mang lại lợi ích năng lượng đáng kể, đặc biệt với tải biến thiên theo thời gian.
Khi đánh giá chi phí vòng đời, cần tính đến chi phí điện năng, chi phí bảo trì và thời gian dừng máy nếu có sự cố. Cách tiếp cận này giúp thấy rõ giá trị thật sự của biến tần trong các ứng dụng phù hợp, thay vì chỉ so sánh giá mua ban đầu.
Lồng ghép mục tiêu tiết kiệm năng lượng vào quyết định lựa chọn
Cần phân tích ứng dụng nào có tiềm năng tiết kiệm lớn khi dùng biến tần, và ứng dụng nào lợi ích không đáng kể nên chỉ cần khởi động mềm là đủ.
Hệ thống bơm nước trong tòa nhà, hệ thống quạt trong nhà xưởng và dây chuyền sản xuất có nhiều pha tốc độ thường có tiềm năng tiết kiệm năng lượng lớn khi chuyển sang dùng biến tần, nên nên ưu tiên đầu tư khi ngân sách cho phép.
Tiêu chí chọn nhà cung cấp uy tín và thiết bị chính hãng
Phần này tập trung vào tiêu chí chọn nhà cung cấp khởi động mềm và biến tần uy tín, đảm bảo thiết bị chính hãng, phù hợp hệ thống, có hỗ trợ kỹ thuật và chế độ bảo hành đầy đủ. Người đọc sẽ có khung tham chiếu để đánh giá các đơn vị cung cấp, tránh mua phải thiết bị kém chất lượng hoặc thiếu hỗ trợ kỹ thuật.
Tiêu chí đánh giá nhà cung cấp
Một nhà cung cấp đáng tin cậy cần có kinh nghiệm trong ngành tự động hóa và cơ điện, danh mục sản phẩm đa dạng, cùng khả năng tư vấn giải pháp thay vì chỉ bán thiết bị đơn lẻ.
Ngoài ra, đội ngũ kỹ thuật hỗ trợ lắp đặt và cài đặt tham số, cùng hồ sơ khách hàng đã phục vụ trước đó, là những yếu tố giúp đánh giá năng lực thực tế của nhà cung cấp. Đơn vị uy tín thường có hợp đồng phân phối chính hãng, chứng chỉ chất lượng rõ ràng và khả năng phản hồi nhanh khi có sự cố.
Đảm bảo thiết bị chính hãng và phù hợp hệ thống
Trước khi mua, khách hàng nên kiểm tra nguồn gốc xuất xứ qua tem mác, chứng chỉ và tài liệu hướng dẫn, đồng thời đối chiếu với thông tin công bố từ nhà sản xuất. Nên tránh chọn sản phẩm giá quá rẻ nhưng thiếu rõ ràng về nguồn gốc.
Nên mua tại đại lý được ủy quyền hoặc đơn vị phân phối uy tín để được bảo đảm chế độ bảo hành chính hãng. Khách hàng cũng cần yêu cầu tư vấn kỹ về việc thiết bị có phù hợp với điện áp nguồn, công suất động cơ và môi trường làm việc của công trình hay không.
Vai trò của hỗ trợ kỹ thuật và hậu mãi
Dịch vụ hỗ trợ kỹ thuật bao gồm tư vấn lựa chọn, hướng dẫn lắp đặt, cài đặt tham số và đào tạo vận hành, đây là phần giá trị gia tăng quan trọng khi mua khởi động mềm và biến tần.
Chế độ hậu mãi tốt giúp giảm thời gian dừng máy khi có sự cố, tối ưu cấu hình điều khiển và tăng độ bền thiết bị. Với các dòng sản phẩm như khởi động mềm TA Peak được Cơ Điện Bình Minh phân phối, khách hàng luôn được hỗ trợ kỹ thuật xuyên suốt từ khâu tư vấn đến vận hành thực tế tại công trình.
Kết luận
Bài viết đã hệ thống khái niệm, nguyên lý hoạt động, chức năng và vai trò của khởi động mềm và biến tần, đồng thời so sánh chúng theo các tiêu chí kỹ thuật và kinh tế quan trọng như điều khiển tốc độ, dòng khởi động, hiệu suất, chi phí đầu tư và phạm vi ứng dụng. Việc lựa chọn nhà cung cấp uy tín, đảm bảo thiết bị chính hãng, phù hợp hệ thống và có đầy đủ hỗ trợ kỹ thuật cùng chế độ bảo hành sẽ giúp doanh nghiệp tối ưu hiệu quả đầu tư. Nếu cần tư vấn cụ thể cho hệ thống của mình, doanh nghiệp có thể tham khảo thêm các dòng máy bơm động cơ điện Windy và máy bơm bù áp Windy đang được Cơ Điện Bình Minh cung cấp đồng bộ cùng khởi động mềm và biến tần cho các dự án cơ điện thực tế.
