Máy bơm chìm và máy bơm cạn là 2 dòng thiết bị phổ biến trong hệ thống cấp thoát nước nhưng khác biệt rõ về cấu tạo và nguyên lý hoạt động. Cơ Điện Bình Minh phân tích ưu nhược điểm, ứng dụng thực tế và tiêu chí lựa chọn theo từng môi trường sử dụng, giúp kỹ sư M&E và chủ đầu tư chọn đúng loại bơm, tránh lãng phí chi phí đầu tư và vận hành.

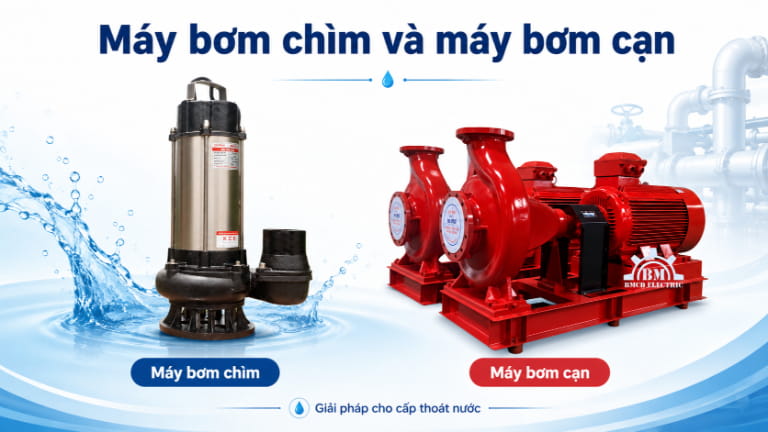

Tổng quan về máy bơm chìm và máy bơm cạn
Máy bơm chìm và máy bơm cạn là 2 họ thiết bị khác nhau chủ yếu ở vị trí lắp đặt, nhưng cả 2 đều đóng vai trò quan trọng trong hệ thống cấp thoát nước, cấp nước sạch, bơm nước thải và giếng khoan. Nhiều công trình sử dụng đồng thời cả 2 loại bơm ở các vị trí khác nhau trong cùng một hệ thống để tối ưu chi phí và hiệu quả vận hành. Trước khi đi vào so sánh chi tiết cấu tạo và nguyên lý hoạt động, người đọc cần nắm rõ khái niệm và vai trò riêng của từng loại bơm.
Khái niệm và đặc điểm máy bơm chìm
Máy bơm chìm là loại bơm có động cơ và thân bơm được đặt chìm hoàn toàn dưới nước. Thiết kế này bắt buộc thân bơm phải kín tuyệt đối và có khoang dầu chống nước để bảo vệ động cơ khỏi bị ngấm nước trong suốt thời gian vận hành.
Các dạng bơm chìm phổ biến trên thị trường gồm bơm chìm nước sạch, bơm chìm nước thải với cánh cắt sắc nhọn để xử lý rác mềm, và bơm chìm giếng khoan dạng hỏa tiễn. Phần lớn các dòng bơm này dùng vỏ inox hoặc gang chống ăn mòn để chịu được môi trường ngập nước liên tục.
Khái niệm và đặc điểm máy bơm cạn
Máy bơm cạn là loại bơm có động cơ và thân bơm đặt ngoài nước, thường trên nền bê tông hoặc trong phòng máy. Đầu hút của bơm nối vào nguồn nước qua đường ống, còn đầu đẩy dẫn nước đi đến vị trí sử dụng.
Các dạng bơm cạn thường gặp gồm bơm ly tâm cấp nước, bơm tăng áp, bơm chân không hút giếng và bơm nước thải đặt cạn. Vì động cơ nằm ngoài môi trường ngập nước nên bơm cạn không yêu cầu vỏ motor chống nước tuyệt đối như bơm chìm.
Vai trò trong hệ thống cấp thoát nước
- Máy bơm chìm thường đảm nhận vai trò tại các giếng khoan sâu, bể thu nước thải và khu vực tầng hầm ngập nước, nơi cần vận hành liên tục trong môi trường hoàn toàn ngập.
- Máy bơm cạn được dùng rộng rãi hơn trong cấp nước sinh hoạt, tăng áp và bơm nước thải khi điều kiện lắp đặt yêu cầu đặt máy trên cạn. Trong thực tế, 2 loại bơm này thường bổ sung cho nhau chứ không thay thế hoàn toàn nhau trong cùng một hệ thống.
So sánh cấu tạo của máy bơm chìm và máy bơm cạn
Máy bơm chìm và máy bơm cạn có sự khác biệt rõ rệt về thiết kế do môi trường làm việc khác nhau. Bơm chìm ưu tiên khả năng chống nước, chống ăn mòn khi hoạt động dưới chất lỏng, trong khi bơm cạn tập trung vào khả năng bảo trì dễ dàng và vận hành linh hoạt trên mặt đất.
| Tiêu chí | Máy bơm chìm | Máy bơm cạn |
|---|---|---|
| Vị trí đặt động cơ | Động cơ và thân bơm được đặt chìm trong nước, yêu cầu thiết kế kín để chống thấm hoàn toàn. | Động cơ đặt trên cạn, chỉ phần buồng bơm tiếp xúc trực tiếp với chất lỏng. |
| Thân bơm và vật liệu chế tạo | Thường sử dụng gang, inox hoặc vật liệu chống ăn mòn để chịu được môi trường ngập nước trong thời gian dài. | Sử dụng gang, inox hoặc hợp kim tùy ứng dụng, ưu tiên độ bền và khả năng tháo lắp bảo trì. |
| Hệ thống chống nước | Có phớt cơ khí kép, khoang dầu kín, gioăng chống thấm và vỏ động cơ chịu áp lực nước để bảo vệ linh kiện bên trong. | Khả năng chống nước tập trung ở buồng bơm và phớt trục, động cơ chủ yếu cần bảo vệ khỏi bụi và nước bắn. |
| Cánh bơm | Có nhiều loại cánh như cánh xoáy, cánh hở, cánh cắt để xử lý nước thải, bùn và chất rắn lơ lửng. | Thường dùng cánh kín hoặc cánh hở, phù hợp với nước sạch, tăng áp và tuần hoàn. |
| Trục bơm và phớt bơm | Trục bơm cần khả năng chống ăn mòn cao, phớt phải chịu được áp lực nước và thời gian ngâm dài. | Trục bơm và phớt dễ tiếp cận hơn, thuận tiện cho việc kiểm tra và thay thế linh kiện. |
| Hệ thống làm mát động cơ | Được làm mát trực tiếp bởi môi trường nước xung quanh, giúp bơm hoạt động ổn định khi chạy liên tục. | Làm mát bằng quạt gió hoặc hệ thống tản nhiệt trên cạn, cần không gian lắp đặt thông thoáng. |
| Khả năng chống ăn mòn | Cao hơn nhờ thiết kế dành cho môi trường nước, đặc biệt phù hợp với nước thải, bùn hoặc môi trường có nhiều tạp chất. | Phụ thuộc vào vật liệu chế tạo và điều kiện lắp đặt, không phù hợp với môi trường ngập nước thường xuyên. |
| Bảo trì và sửa chữa | Khó tiếp cận hơn vì thường phải tháo bơm ra khỏi vị trí lắp đặt để kiểm tra hoặc sửa chữa. | Dễ bảo trì hơn do động cơ và các bộ phận chính nằm bên ngoài, kỹ thuật viên có thể kiểm tra trực tiếp. |
| Ứng dụng phổ biến | Hố thu nước, bể nước thải, chống ngập, bơm bùn và hệ thống xử lý nước. | Cấp nước, tăng áp, tưới tiêu, tuần hoàn nước và các hệ thống công nghiệp, dân dụng. |
So sánh nguyên lý hoạt động của 2 loại bơm
Nguyên lý hoạt động quyết định trực tiếp đến khả năng hút nước, hiệu suất, độ ổn định và môi trường làm việc phù hợp của từng loại bơm. Điểm khác biệt chính nằm ở vị trí đặt bơm: bơm chìm tạo áp lực đẩy ngay trong môi trường nước, còn bơm cạn phải hút nước từ nguồn trước khi đẩy đi.
| Tiêu chí | Máy bơm chìm | Máy bơm cạn |
|---|---|---|
| Cách tạo dòng chảy | Động cơ quay cánh bơm để tạo lực ly tâm, đẩy nước từ đầu hút ra đầu xả | Động cơ quay cánh bơm tạo chênh lệch áp suất để hút nước vào buồng bơm rồi đẩy ra ngoài |
| Khả năng hút nước | Không cần hút nước từ bên ngoài vì thân bơm đã đặt chìm trong nước | Cần tạo chân không hoặc chênh áp để hút nước từ nguồn lên |
| Ảnh hưởng của độ sâu nguồn nước | Ít bị ảnh hưởng bởi độ sâu hút, phù hợp với giếng sâu, bể chứa lớn | Hiệu suất giảm khi chiều sâu hút tăng do phụ thuộc vào khả năng mồi nước và độ kín đường ống |
| Hiệu suất vận hành | Thường đạt hiệu suất cao hơn trong môi trường ngập nước nhờ được giải nhiệt tự nhiên | Phụ thuộc nhiều vào điều kiện đường hút, chiều dài ống và khả năng giữ mồi |
| Rủi ro khi vận hành | Có nguy cơ thấm nước vào khoang động cơ, ăn mòn nếu vật liệu hoặc phớt không đảm bảo | Dễ gặp hiện tượng mất mồi, xâm thực nếu lắp đặt hoặc thiết kế đường ống không phù hợp |
| Môi trường sử dụng phù hợp | Giếng khoan sâu, bể nước ngầm, hố thu nước thải, khu vực cần bơm liên tục | Cấp nước sinh hoạt, tăng áp, tuần hoàn nước và các hệ thống dễ tiếp cận để bảo trì |
Ảnh hưởng của nguyên lý đến độ bền và bảo trì
- Máy bơm chìm: Có lợi thế về khả năng làm việc ổn định trong môi trường ngập nước, nhưng yêu cầu cao về độ kín, vật liệu và kỹ thuật chế tạo để tránh hư hỏng động cơ.
- Máy bơm cạn: Dễ kiểm tra, sửa chữa do động cơ đặt bên ngoài, nhưng cần thiết kế đường hút chính xác để hạn chế mất mồi hoặc giảm hiệu suất trong quá trình vận hành.

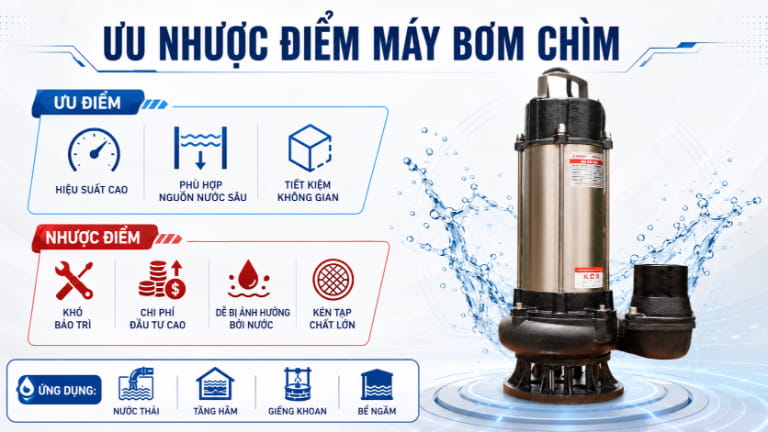

Ưu nhược điểm máy bơm chìm
Máy bơm chìm có nhiều lợi thế khi làm việc trong môi trường ngập nước, nhưng cũng đi kèm một số hạn chế về bảo trì và yêu cầu kỹ thuật lắp đặt.
Ưu điểm:
- Hiệu suất cao, vận hành ổn định: Được làm mát trực tiếp bằng nước bao quanh thân bơm, giúp hạn chế tình trạng quá nhiệt khi hoạt động liên tục trong thời gian dài.
- Phù hợp với nguồn nước sâu: Không bị ảnh hưởng nhiều bởi độ sâu hút, thích hợp cho giếng khoan, bể chứa ngầm và các hệ thống cần bơm nước từ vị trí sâu.
- Tiết kiệm không gian lắp đặt: Toàn bộ thân bơm được đặt chìm trong nước nên không chiếm nhiều diện tích trên mặt nền, phù hợp với công trình có không gian hạn chế.
Nhược điểm:
- Dễ bị ảnh hưởng bởi môi trường nước: Việc ngâm trong nước liên tục có thể gây ăn mòn thân bơm, phớt và khoang động cơ nếu vật liệu hoặc chất lượng gia công không đảm bảo.
- Khó bảo trì, sửa chữa: Khi xảy ra sự cố, cần đưa máy lên khỏi bể hoặc giếng để kiểm tra, khiến thời gian xử lý lâu hơn so với bơm đặt cạn.
- Chi phí đầu tư cao hơn: Yêu cầu vật liệu chống nước, chống ăn mòn và kỹ thuật lắp đặt nghiêm ngặt hơn, đặc biệt với các dòng bơm công suất lớn.
- Hạn chế với môi trường nhiều tạp chất: Nếu nước chứa rác hoặc hạt rắn vượt mức cho phép, cánh bơm có thể bị kẹt hoặc giảm tuổi thọ nhanh hơn.
Máy bơm chìm thường được dùng để bơm nước thải sinh hoạt và công nghiệp trong bể thu, bơm nước ngập tầng hầm, bơm nước từ giếng khoan sâu hơn 32 m, và bơm nước sạch từ bể ngầm lên bể trên cao.
Không nên dùng bơm chìm khi nguồn nước chứa tạp chất rác thải kích thước lớn vượt khả năng xử lý của bơm, hoặc trong các hệ thống dễ tiếp cận, không quá sâu, nơi bơm cạn cho giải pháp linh hoạt và tiết kiệm hơn.

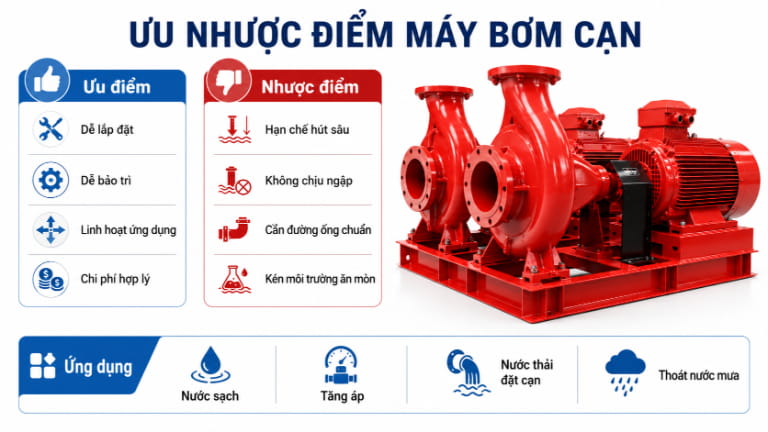

Ưu nhược điểm máy bơm cạn
Máy bơm cạn có lợi thế về khả năng tiếp cận, bảo trì và sự đa dạng ứng dụng, nhưng lại bị giới hạn bởi khả năng hút nước và điều kiện lắp đặt.
Ưu điểm:
- Dễ lắp đặt và bảo trì: Động cơ đặt trên mặt đất giúp kỹ thuật viên dễ kiểm tra, sửa chữa hoặc thay thế linh kiện mà không cần tháo máy khỏi nguồn nước.
- Linh hoạt trong ứng dụng: Có nhiều dòng như bơm ly tâm, bơm chân không, bơm tăng áp, bơm nước thải đặt cạn, đáp ứng từ nhu cầu dân dụng đến hệ thống công nghiệp quy mô vừa.
- Chi phí đầu tư hợp lý: Cấu tạo đơn giản hơn bơm chìm, không yêu cầu khoang động cơ chống nước phức tạp nên thường có giá thành và chi phí bảo trì thấp hơn.
- Dễ theo dõi tình trạng vận hành: Người dùng có thể quan sát trực tiếp máy khi hoạt động, thuận tiện phát hiện sớm các dấu hiệu bất thường như rung, rò rỉ hoặc tiếng ồn.
Nhược điểm:
- Hạn chế về khả năng hút sâu: Hiệu suất giảm khi nguồn nước ở quá sâu, đặc biệt với giếng khoan sâu hoặc đường ống hút dài, dễ xảy ra hiện tượng mất mồi và xâm thực.
- Không phù hợp với môi trường ngập nước: Động cơ không được thiết kế chống thấm hoàn toàn nên cần lắp đặt tại khu vực khô ráo, tránh tiếp xúc trực tiếp với nước.
- Yêu cầu thiết kế đường ống chính xác: Đường hút có nhiều đoạn cong, rò khí hoặc lắp đặt sai kỹ thuật có thể làm giảm lưu lượng và gây ảnh hưởng đến tuổi thọ bơm.
- Bị giới hạn trong môi trường ăn mòn hoặc nhiều tạp chất: Với nước thải có cặn lớn hoặc hóa chất ăn mòn, cần lựa chọn đúng vật liệu và cấu hình bơm chuyên dụng để tránh hư hỏng sớm.
Máy bơm cạn thường được dùng để bơm nước sạch từ bể ngầm lên bể mái trong nhà dân, bơm tăng áp cho đường nước yếu, bơm nước thải đặt cạn trong trạm xử lý, và bơm thoát nước mưa từ hố thu có phòng máy khô ráo.
Loại bơm này không phù hợp cho giếng khoan rất sâu, bể nước thải nằm dưới lòng đất khó tiếp cận, hoặc môi trường có mức độ ăn mòn cao khi bơm cạn không được bảo vệ đầy đủ.
Tiêu chí lựa chọn giữa máy bơm chìm và máy bơm cạn
Việc chọn bơm chìm hay bơm cạn cần dựa trên điều kiện thực tế của hệ thống, không chỉ dựa vào công suất. Các tiêu chí dưới đây giúp đối chiếu nhanh theo nguồn nước, vị trí lắp đặt, tần suất vận hành và chi phí sử dụng.
| Tiêu chí | Máy bơm chìm | Máy bơm cạn |
|---|---|---|
| Loại nguồn nước phù hợp | Phù hợp với nước giếng khoan, nước thải, hố thu, bể ngầm hoặc môi trường cần bơm trực tiếp dưới nước | Phù hợp với nước sạch, nước tuần hoàn, tăng áp, cấp nước từ bể chứa hoặc nguồn nước dễ tiếp cận |
| Khả năng xử lý tạp chất | Có nhiều dòng chuyên dụng cho nước thải, bùn, chất rắn với thiết kế cánh bơm phù hợp | Thường phù hợp với nước sạch hoặc chất lỏng ít tạp chất; cần chọn đúng dòng nếu dùng cho nước thải |
| Điều kiện lắp đặt | Thích hợp khi không gian hạn chế, cần đặt máy trong giếng, bể hoặc hố thu | Cần khu vực đặt máy khô ráo, có không gian để kiểm tra và bảo trì |
| Độ sâu nguồn nước | Là lựa chọn ưu tiên cho nguồn nước sâu vì không phải tạo lực hút từ mặt đất | Bị giới hạn bởi khả năng hút, hiệu suất giảm khi chiều sâu hút tăng |
| Khả năng làm mát động cơ | Được làm mát nhờ môi trường nước bao quanh, phù hợp vận hành liên tục | Làm mát bằng không khí, cần đảm bảo vị trí lắp đặt thông thoáng |
| Bảo trì, sửa chữa | Khó tiếp cận hơn, thường phải kéo máy lên khỏi nước khi kiểm tra hoặc thay thế | Dễ kiểm tra, tháo lắp và xử lý sự cố do động cơ nằm trên mặt đất |
| Chi phí đầu tư | Thường cao hơn do yêu cầu chống nước, chống ăn mòn và thiết kế kín | Thường thấp hơn nhờ cấu tạo đơn giản và dễ sản xuất |
| Chi phí vận hành dài hạn | Tiết kiệm năng lượng trong hệ thống sâu hoặc cần bơm liên tục nhờ hiệu suất ổn định | Có thể tiết kiệm hơn ở hệ thống nhỏ, dễ bảo trì và không yêu cầu hút sâu |
| Ứng dụng phổ biến | Giếng khoan, xử lý nước thải, chống ngập, bể chứa ngầm, trạm bơm chìm | Nhà dân, khách sạn, hệ thống tăng áp, cấp nước công nghiệp, tuần hoàn nước |
Gợi ý lựa chọn nhanh:
- Chọn máy bơm chìm khi nguồn nước nằm sâu, môi trường thường xuyên ngập nước, có yêu cầu bơm liên tục hoặc cần xử lý nước thải chứa tạp chất.
- Chọn máy bơm cạn khi cần dễ bảo trì, nguồn nước sạch, vị trí lắp đặt khô ráo và hệ thống không yêu cầu hút quá sâu.
- Với các công trình lớn, việc lựa chọn nên dựa thêm vào lưu lượng, cột áp, vật liệu bơm và điều kiện vận hành thực tế thay vì chỉ dựa vào loại bơm.
Người dùng nên bắt đầu bằng việc xác định môi trường và đặc tính nguồn nước, sau đó đánh giá điều kiện lắp đặt thực tế tại công trình. Bước tiếp theo là tính toán nhu cầu lưu lượng và cột áp cần thiết cho hệ thống.
Sau khi có đủ dữ liệu, người dùng cần xem xét chu kỳ vận hành và chi phí, rồi đối chiếu với ưu nhược điểm của bơm chìm và bơm cạn để đưa ra lựa chọn cuối cùng. Trong các trường hợp phức tạp, nên tham khảo tư vấn kỹ thuật từ đơn vị cung cấp uy tín để áp dụng đúng quy trình lựa chọn vào thực tế dự án.

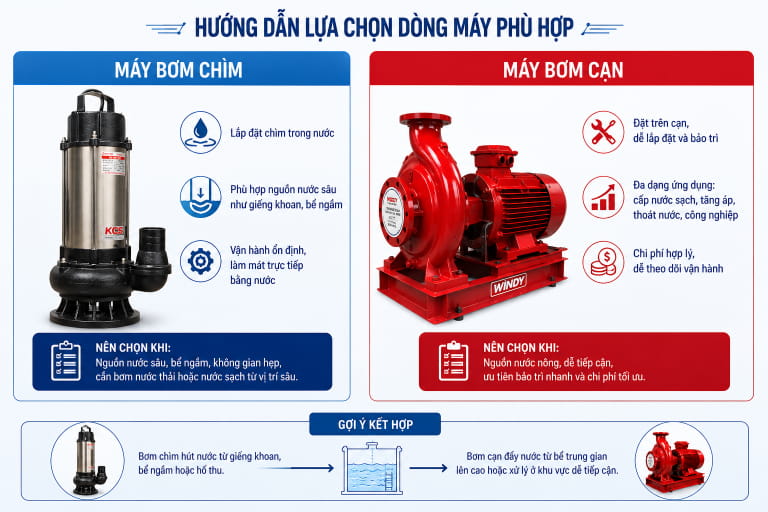

Hướng dẫn lựa chọn dòng máy phù hợp
Không phải dòng máy bơm nào cũng phù hợp với mọi công trình. Để lựa chọn thiết bị hiệu quả, người dùng cần bắt đầu từ nhu cầu thực tế và những đặc điểm riêng của hệ thống đang sử dụng.
Xác định nhu cầu và môi trường sử dụng
Trước khi liên hệ đơn vị cung cấp, người dùng cần xác định rõ loại nước cần bơm, mực nước tĩnh và chiều cao cần đẩy. Ba yếu tố này quyết định trực tiếp cột áp mà bơm cần đạt được.
Người dùng cũng cần xác định lưu lượng mong muốn, chu kỳ vận hành và điều kiện lắp đặt, cụ thể là công trình cho phép đặt bơm chìm hay chỉ có thể đặt bơm cạn. Chuẩn bị đầy đủ các thông tin này giúp quá trình tư vấn diễn ra hiệu quả và có thể đối chiếu ngay với nhóm sản phẩm phù hợp.
Các dòng máy bơm tại Cơ Điện Bình Minh
Cơ Điện Bình Minh phân phối chính thức các dòng máy bơm Windy phục vụ đa dạng nhu cầu cấp thoát nước, phòng cháy chữa cháy và công nghiệp, gồm nhiều cấu hình động cơ và công suất khác nhau tùy theo công trình.
Với các hệ thống cần bơm nước từ giếng khoan hoặc bể ngầm lên cao, khách hàng có thể tham khảo máy bơm turbine Windy, phù hợp với môi trường lắp đặt sâu tương tự nguyên lý hoạt động của bơm chìm đã phân tích ở phần trên.
Đối với những công trình cần đặt máy trên cạn, dễ tiếp cận để bảo trì, dòng máy bơm động cơ điện Windy là lựa chọn phù hợp cho hệ thống cấp nước sạch và tăng áp. Ngoài ra, bình tích áp Peak Tank và khởi động mềm TA Peak giúp đồng bộ hóa hệ thống, tối ưu hiệu suất và tăng độ ổn định khi vận hành lâu dài.
Gợi ý giải pháp kết hợp máy bơm chìm và máy bơm cạn
Nhiều dự án nên sử dụng kết hợp cả 2 loại bơm thay vì chỉ chọn 1 loại duy nhất. Ví dụ, bơm chìm có thể đặt trong giếng khoan để cấp nước đến bể trung gian, sau đó bơm cạn tiếp tục đẩy nước từ bể lên các tầng cao của công trình.
Một cấu hình phổ biến khác là dùng bơm chìm thu nước thải tại hố ga, kết hợp bơm cạn xử lý nước tại trạm xử lý. Việc lựa chọn không luôn là chọn 1 trong 2, mà cần thiết kế cấu hình dựa trên khung tiêu chí đã trình bày để đảm bảo tính tối ưu cho toàn bộ hệ thống.
Kết luận
Máy bơm chìm và máy bơm cạn có sự khác biệt về cấu tạo, môi trường làm việc và phạm vi ứng dụng, vì vậy lựa chọn phù hợp cần dựa trên điều kiện thực tế của từng hệ thống. Xác định đúng loại bơm ngay từ đầu sẽ giúp công trình vận hành hiệu quả, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Cơ Điện Bình Minh cung cấp đa dạng giải pháp máy bơm, hỗ trợ tư vấn lựa chọn thiết bị phù hợp với nhu cầu sử dụng của từng công trình.
